一、系統名稱和型號：

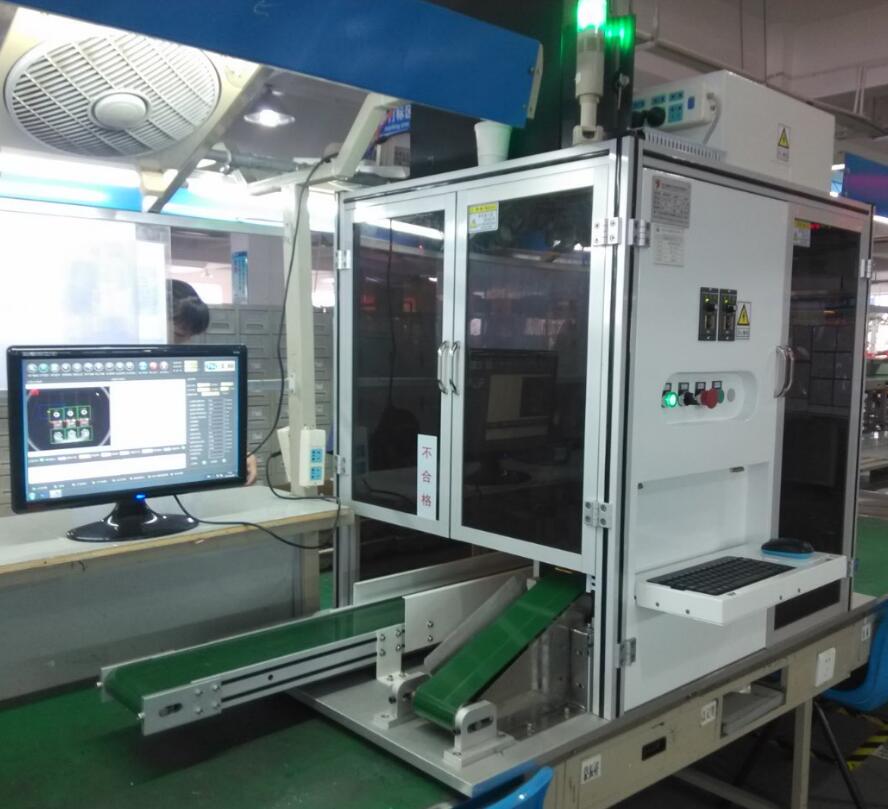

名稱：汽車三路四路保險盒影像識別機

型號：BLP-FB-2CCD

二、系統組成概述: 該系統主要有以下6部分組成：

1、人工上料系統：人工將保險盒很方便地放置于輸送帶上，讓保險盒有序地進入檢測系統，實現入料功能。

2、輸送運動系統：由電機、輸送帶、控制器及相關配件組成，實現保險盒按檢測系統的要求進行平穩輸送。

3、視覺檢測系統：由2套相機及相應光源組成，具體檢測項目請來咨詢。

4、軟件分析控制系統：相機取像后，通過主機軟件分析，判定保險盒的屬性：合格品、不合格品、待檢品三種；

5、出料分檢系統：軟件判定保險盒的屬性后，通過PLC電器控制系統，出料分檢系統按照軟件指示的屬性，對保險盒進行良品，不良品，待檢品進行分類出料。

6、 PLC電氣控制系統：通過PLC搭配電氣控制元件，完成整套設備的控制動作。

三、系統檢測的對象要求：

  本檢測系統設備適用保險盒的種類與規格：本設備檢測的對象為：汽車使用的三路和四路保險盒。

四、檢測內容說明：

1）保險絲變形；2）保險片錯裝、漏裝、裝反、字體方向不對；3)螺母有無漏裝、裝錯；3）螺栓有無錯裝、錯裝；4）有無保險絲；5）各路數值是否正確；6）有無裝反；7)有無L型插片；8）激光打標字符漏打、錯打、不完整檢測。

 五、設備性能與主要配置說明：

1、檢測速度：設備嵌入流水線，滿足現有流水線每小時400個的組裝要求（注：設備高的運行的速度約為100pcs/min）；

2、重復檢測精度: 請有電咨詢；

3、主要配件說明：1)、相機：德國品牌BASLER； 2)、感應器：日本OMRON；3)、PLC：日本三菱高速系列；

4、人機界面，軟件自動帶工具箱，專為普通員工開發的方便的微軟視窗操作系統；

5、生產數據報表統計功能：CPK、柏拉圖、不良種類項目、不良比例等自動生成功能，可為生產車間改善工藝提供依據；

6、檢測數據輸出系統：本篩選機具有數據通訊功能，有數據輸出與存儲功能，軟件所導出的數據可通過局域網連接打印機進行紙質打印。
