一、產品系統的名稱和型號：

名稱：雙頭螺柱檢測篩選機

型號：EYX-BLP-13CCD

二、系統組成概述: 該系統主要有以下6部分組成：

1.送料系統：通過上料機構將產品送入上料傳送帶；

2.中心運動系統：由電機、主軸、檢測平臺及相關配件組成，實現中心系統平穩地運行；

3.視覺檢測系統：由工業相機及相應光源組成；

4.軟件分析系統：相機取像后，通過主機軟件分析，判定螺絲的屬性：合格品、不合格品、待檢品三種；

5.出料分檢系統：軟件判定螺絲的屬性后，通過PLC電器系統，出料分檢系統按照軟件指示的屬性，對螺絲進行良品，不良品，待檢品進行分類出料；

6.PLC電氣系統：通過PLC搭配電氣元件，完成整套設備的動作。

三、系統檢測的對象：

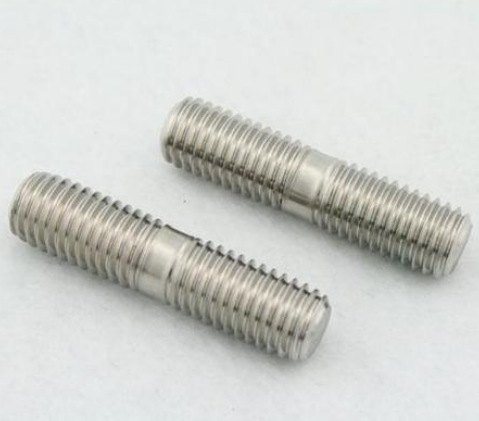

檢測雙頭螺柱產品斜牙、上下兩端螺牙磕碰傷。

四、檢測內容說明：

相機號	功能說明	CCD	備注
相機1#	從側面拍攝：檢測產品螺牙尺寸、斜牙。	Basler	遠心鏡頭
相機2-7#	6相機組成360°拍攝：檢測產品上半部分螺牙磕碰傷。	Basler	磕碰傷需大于0.2mm可檢，起始牙不可檢。
相機8-13#	6相機組成360°拍攝：檢測產品下半部分螺牙磕碰傷。	Basler	磕碰傷需大于0.2mm可檢，起始牙不可檢。

五、設備特性與主要配置說明：

1、檢測速度：依螺絲大小及形狀不同，檢測速度可為80~120pcs/min；

2、重復檢測精度: 見上文第四條備注說明；

3、主要配件說明： 電腦主機：定制工業主機；電氣控制：日本三菱PLC；伺服電機：日本松下；高頻閥：美國MAC；傳感器：日本omron；相機：德國工業相機Basler；鏡頭：日本computar FA變焦鏡頭、遠心鏡頭；相機采集卡：英特爾；檢測軟件：自主開發；

4、全中文人機界面，軟件自動帶工具箱，專為普通員工開發的方便的微軟視窗操作系統；

5、生產數據報表統計功能：CPK、柏拉圖、不良種類項目、不良比例等自動生成功能，可為生產車間改善工藝提供依據；

6、檢測數據輸出系統：本篩選機具有數據通訊功能，有數據輸出與存儲功能，軟件所導出的數據可通過局域網連接打印機進行紙質打印。
